Es un módulo de comunicación inalámbrica bidireccional que integra diversas funcionalidades que simplifican el empleo del transceptor RFM95W de HOPERF (Módem LoRa™) en proyectos de internet de las cosas (IoT), haciéndolo idóneo para proyectos que requieran una solución amigable en enlaces de comunicaciones y/o control con largo alcance y mínimo consumo de energía.
Caracteristicas:
- Comunicación inalámbrica: Módem LoRa™, HOPERF
- Modelo: RFM95W
- Frecuencia: 868\915MHz
- Factor de propagación (Spreading Factor): 6 – 12
- Ancho de banda: 125 – 500 kHz
- Bitrate efectivo: 0.293 – 37.5 kbps
- Sensibilidad estimada: -111 to -136 dBm
- Hoja de datos: https://www.hoperf.com/data/upload/portal/20190801/RFM95W-V2.0.pdf
- Comunicación serial:
- protocolo SPI (Serial Peripheral Interface)
- Dimensiones
- Largo: 46 mm
- Ancho: 25.4 mm
- Peso: 12 gr
Caracteristicas eléctricas:
La exposición a valores por encima de los enumerados a continuación puede afectar la confiabilidad, llegando incluso a provocar una falla permanente del dispositivo si se extienden durante períodos prolongados.
| Símbolo | Descripción | Mínimo | Máximo | Unidades |
| VCC | Voltaje de alimentación | -0.5 | 3.9 | *Volts |
| Tmr | Temperatura | -55 | +115 | °C |
| Pmr | Nivel de entrada RF | – | +10 | dBm |
* Todos los voltajes se miden tomando como referencia el pin GND (GND = 0 Volts)
- Rango de operación funcional
| Símbolo | Descripción | Mínimo | Típico | Máximo | Unidades |
| VCC | Voltaje de alimentación | 2 | 3.3 | 3.7 | Volts |
| Tmr | Temperatura | -20 | 25 | +70 | °C |
- Características de corriente directa
| Symbol | Description | Conditions | Min | Typ | Max | Unit |
| IDDSL | corriente en Sleep mode | 20 | 30 | 41 | uA | |
| IDDR | corriente en modo recepción | LnaBoost Off, higher bands LnaBoost On, higher bands Lower bands | – – | 10.8 11.5 12.1 | mA | |
| IDDT | corriente en modo transmisión con acoplamiento de impedancia | RFOP = +20 dBm, on PA_BOOST RFOP = +17 dBm, on PA_BOOST RFOP = +13 dBm, on RFO_LF/HF pin RFOP = + 7 dBm, on RFO_LF/HF pin | – – | 120 87 29 20 | – – | mA |
- Valores absolutos máximos

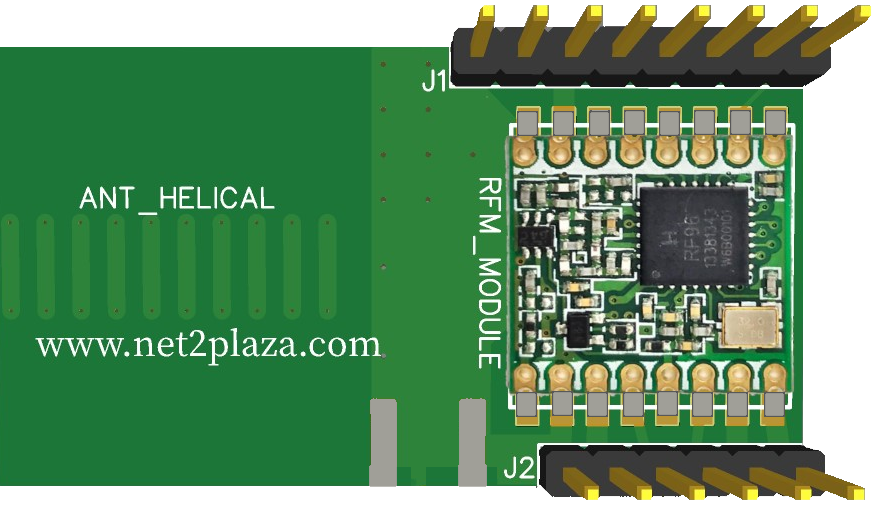

Descripción del PCB y pines
A continuación se muestran una tabla que identifica las interfaces digital SPI e inalámbrica
Referencia | Nombre del pin | Función |
| 1 | DIO2 | Entrada/Salida Digital I/O, configuración por software |
| 2 | DIO1 | Entrada/Salida Digital I/O, configuración por software |
| 3 | DIO0 | Entrada/Salida Digital I/O, configuración por software |
| 4 | DIO4 | Entrada/Salida Digital I/O, configuración por software |
| 5 | DIO3 | Entrada/Salida Digital I/O, configuración por software |
| 6 | GND | Tierra, terminal negativa de la fuente de alimentación |
| 7 | ANT_EXT | Salida de RF para conector SMA (conector y antena externa opcional, no incluidos) |
| 8 | ANT_SELECT | Pista para seleccionar antena de RF |
| 9 | GND | Tierra, terminal negativa de la fuente de alimentación |
| 10 | 3.3V | VCC, terminal positiva de la fuente de alimentación |
| 11 | DIO5 | Digital I/O, configuración por software |
| 12 | RST | Entrada de Reset para RFM95W (tolerante a 5 Volts) |
| 13 | NSS | SPI, selector de chip para RFM95W (tolerante a 5 Volts) |
| 14 | SCK | SPI, entrada de reloj para RFM95W (tolerante a 5 Volts) |
| 15 | MOSI | SPI, salida de datos para RFM95W |
| 16 | MISO | SPI, entrada de datos para RFM95W(tolerante a 5 Volts) |

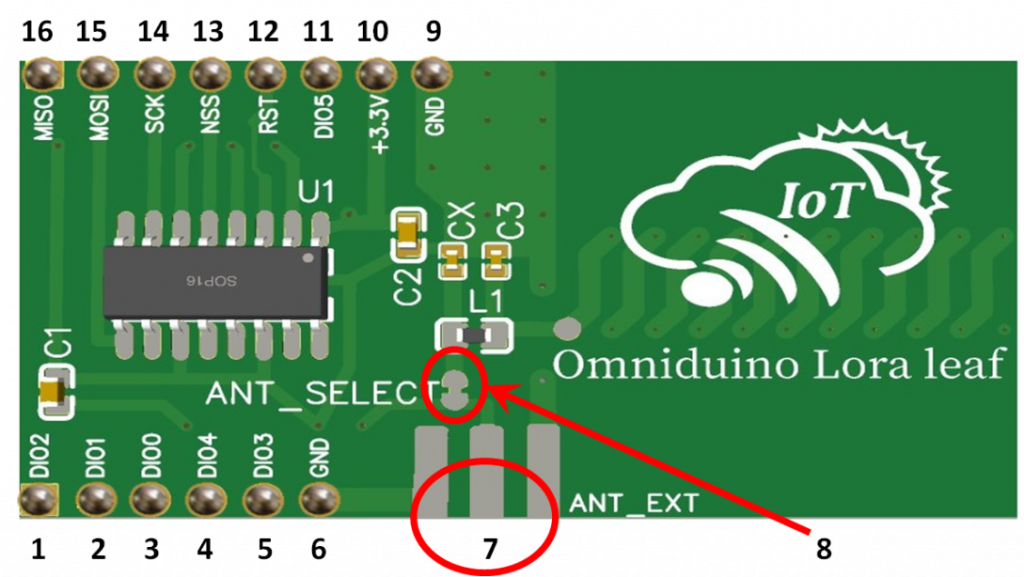

La referencia número 8 identificada ANT_SELECT requiere mención aparte, Omniduino Lora Leaf permite seleccionar ya sea entre la antena:
- De baja ganancia intrerconstruida o
- Antena ad-hoc externa

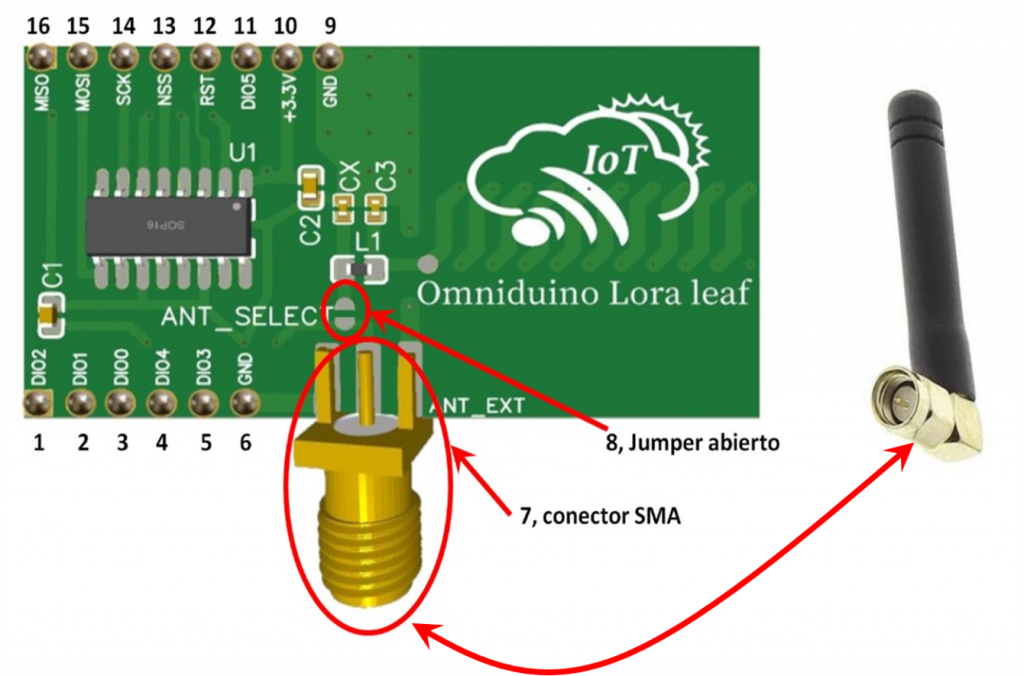

Por default, Omniduino Lora Leaf se entrega con la pista cerrada para uso de la antena PCB, para hacer use de la antena externa identificada por la referencia 7, hay que abrir manualmente la pista 8.
